Змеи с диффузорами
И по конструкции, и по применяемым материалам воздушные змеи, описанные далее, отличаются от тех, с которыми вы только что познакомились. Они сложнее, и на их изготовление требуется больше времени. Но, разобравшись в устройстве простых змеев, вы сумеете уяснить особенности и этих летательных аппаратов, понять принцип их полета и сконструировать те из них, которые вас заинтересуют. Начнем со змеев с диффузорами.

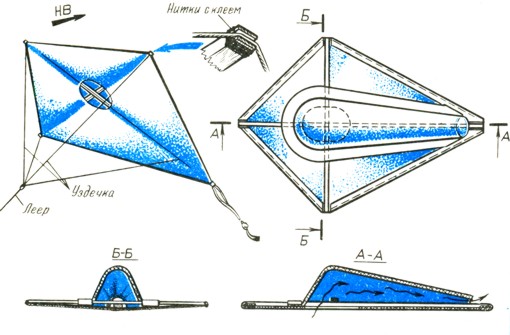

Рис. 19. Воздушный змей с диффузорами.
Многие из вас, вероятно, наблюдали, что, если река широко
разливается, скорость ее течения становится значительно меньше. И
наоборот, в узком месте скорость потока резко возрастает. В воздухе, как
и в воде, тоже действует этот физический закон. Попробуйте направить
воздушный поток в широкий конец конической трубы (суживающийся
диффузор), и вы увидите, как изменится скорость воздуха: на выходе она
будет больше, чем на входе.
Когда плоский змей находится в воздухе, под ним создается зона
повышенного давления, а над ним - пониженного. Под влиянием разности
давлений поток воздуха врывается в диффузор и проходит по нему к узкому
выходу. А раз диффузор конический, скорость выходящего потока будет
больше входящего (вспомним реку). Значит, диффузор работает подобно
реактивному двигателю. Но нас интересует не это подобие. Движущийся по
диффузору со все возрастающей скоростью воздух, увеличивает скорость
подъема этого небольшого летательного аппарата, а еще, что более
существенно, придает ему дополнительную устойчивость в полете.
На рисунке 19 вы видите как раз такой воздушный змей, в конструкции
которого использован эффект диффузора.
Устроен змей довольно просто. Две прямоугольные поперечины скреплены в
центре крест-накрест и связаны по краям прочной нитью. На этот каркас
установлен согнутый из плотной бумаги или фольги диффузор. Обшивка
воздушного змея обычная: бумага, ткань.
Читать далее про летающие модели...
