Ленточные пилы
Ленточная пила (рис. 50)-высокопроизводительный станок для выпиливания
фасонных контуров.
Этот станок состоит из станины, на которой закреплены ведущие и
поддерживающие пильную ленту колеса и электромотор, приводящий во
вращение через привод ведущее колесо.
Натяжение пильной ленты регулируется, а место ее фиксируется упором и
двумя роликами вблизи стола.
Пильную ленту изготовляют из ленточного пильного полотна, ширину и
величину зубьев которого определяют в зависимости от величины станка и
рода работы так же, как и для ручных лучковых пил. Заточку и развод
производят по типу универсального профиля зубьев.
Для образования замкнутой ленты концы пильного полотна соединяют при
помощи пайки медным припоем, латунью или медью. Так же действуют и при
ремонте оборванного полотна.
Пайка ленточных пил в заводских условиях осуществляется на специальном
электрическом сварочном аппарате.
В условиях небольших мастерских можно успешно паять пилы горелкой,
описанной в главе II, или при помощи специальных клещей.

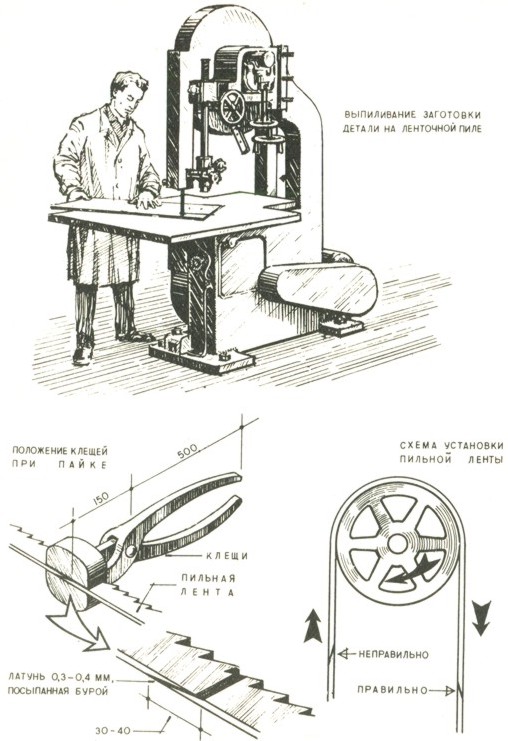

Рис. 50. Ленточная пила и работа на ней
Можно рекомендовать следующий процесс пайки: место пайки (стыка пилы)
шлифуют <на ус>, затем, вырезав по ширине пилы полоску латуни толщиной
0,3-0,4 мм, смачивают водой, посыпают порошком буры (бура служит флюсом,
предохраняющим место пайки от окисления при нагреве) и закладывают между
спаиваемыми поверхностями. Тем временем массивные губки клещей нагревают
в горне или газовой горелке до светло-красного цвета (800-1000°С).
Клещи накладывают на место пайки и сжимают.
Раскаленные массивные губки клещей отдают тепло пиле, и она быстро
нагревается до температуры самих губок. Латунь и бура плавятся и,
растекаясь по месту стыка, образуют надежное соединение.
Дав ленте остынуть в зажатом состоянии до тех пор, пока припой станет
твердым, клещи снимают, а место пайки протирают мокрой тряпкой для того,
чтобы оно восстановило твердость, утраченную при нагреве (подкалилось).
При этом надо добиваться, чтобы жесткость места спайки была такой же,
как и жесткость остальной части пилы. Если место стыка после охлаждения
получилось слишком твердым, его надо еще раз подогреть клещами до
появления соломенного цвета побежалости и дать постепенно остынуть. Если
оно получилось слишком мягким, то клещи следует нагреть докрасна,
прогреть ими место спайки и затем место стыка охладить более резко.
Во время охлаждения важно следить за тем, чтобы клещи не припаялись к
ленте пилы. Для этого их губки перед нагревом смазывают раствором
жидкого стекла с мелом.
При установке на ленточную пилу полотно надевают на верхний и нижний
диски и натягивают специальной рукояткой. Затем, вращая верхний диск,
проверяют правильность прохождения полотна по дискам и упорным роликам.
Если необходимо, производят регулировку имеющимся на станке устройством.
После этого на короткий срок включают станок и проводят дополнительную
регулировку.
Нужно следить за тем, чтобы во время работы было поставлено ограждение
пилы и закрыты кожухи дисков.
