Конденсатором (от латинского слова condenso - сгущаю, уплотняю)
называют два разных по назначению устройства: одно из них применяют в
теплотехнике, другое - в электротехнике и радиотехнике.
В теплотехнике, например в паровых машинах, конденсатор - это сосуд,
охлаждаемый водой. В нем накапливается пар, который, охлаждаясь,
превращается в воду. В холодильниках трубы конденсатора <сгущают> пары
аммиака, фреона или другой охлаждающей жидкости (см. Холодильные машины
и криогенная техника).
Электрический конденсатор обладает электрической емкостью, т. е.
способностью накапливать (заряжаться) и хранить электрический заряд.
Существуют конденсаторы постоянной и переменной емкости.
Конденсаторы постоянной емкости (см. рис.) состоят из двух или
нескольких пластин, называемых обкладками, отделенных друг от друга
изоляционным материалом - диэлектриком. Пластины-обкладки конденсатора
могут быть металлические (из фольги) металлизированные покрытия, а
диэлектриком могут служить воздух, слюда, лак, бумага.
или иметь
Конденсаторы переменной емкости (см. рис.) состоят из двух групп
пластин: неподвижных - статорных и подвижных - роторных, соединенных с
осью. При вращении оси роторные пластины постепенно входят в зазоры
между статорными пластинами, не соприкасаясь с ними. В результате
емкость конденсатора плавно изменяется (чем больше перекрытие пластин,
тем больше емкость).
Чем больше площадь пластин конденсатора и меньше расстояние между ними,
тем больше емкость конденсатора, тем больше электрических зарядов он
накапливает. Единицей емкости является фарад - Ф (по имени английского
физика М. Фарадея). Однако фарад настолько большая величина, что
конденсаторов с такой емкостью практически не существует. На практике мы
имеем дело с конденсаторами, емкость которых измеряется миллионными
долями фарада - микрофарадами (мкФ) или еще более мелкими единицами,
равными миллионным долям микрофарада, - пикофарадами (пФ).

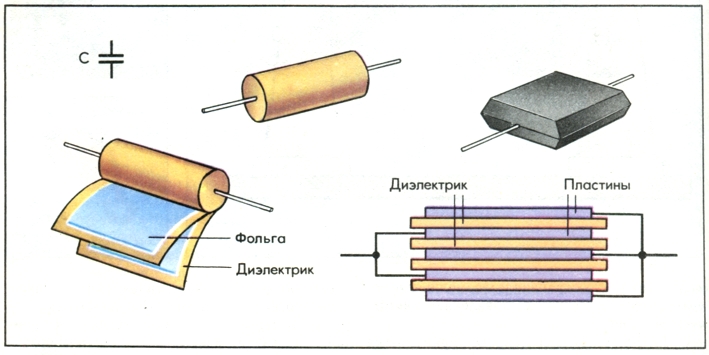

Конструкция конденсаторов постоянной
емкости
Конструкция конденсатора переменной емкости
Электрические конденсаторы обладают замечательными свойствами: они
пропускают переменный электрический ток (и тем лучше, чем выше его
частота) и задерживают постоянный. Вот почему конденсаторы часто
устанавливают на <перекрестках> электрических путей, там, где нужно
отделить переменный ток от постоянного, низкочастотную или
высокочастотную составляющую тока от постоянной составляющей. Широко
используются конденсаторы для настройки колебательных контуров всех
радиоприемников, в электрических фильтрах и автоматических устройствах.
