 10. Роликовый самокат

От выпускаемых нашей промышленностью конструкций роликовый самокат (авторы Ю. Зотов и Н. Шершаков) отличается прежде всего колесами. В качестве шин для колес используются амортизаторы, которые продаются в магазинах спорттоваров, с их помощью спортсмены тренируют кисти рук; можно использовать также и просто резиновые кольца подходящего диаметра.

По-другому сконструирована в самокате и качающаяся подвеска. Когда спортсмен катится на самокате по прямой, переднее и заднее шасси расположены параллельно друг другу. Стоит ему наклонить корпус в сторону поворота и тем самым с большей силой надавить на одну из боковых сторон платформы, шасси меняют

положение: переднее разворачивается в сторону поворота, заднее -в противоположную. Происходит это потому, что резиновые шайбы-амортизаторы, расположенные между кронштейнами подвески, сжимаются, позволяя платформе менять положение, и самокат поворачивает.

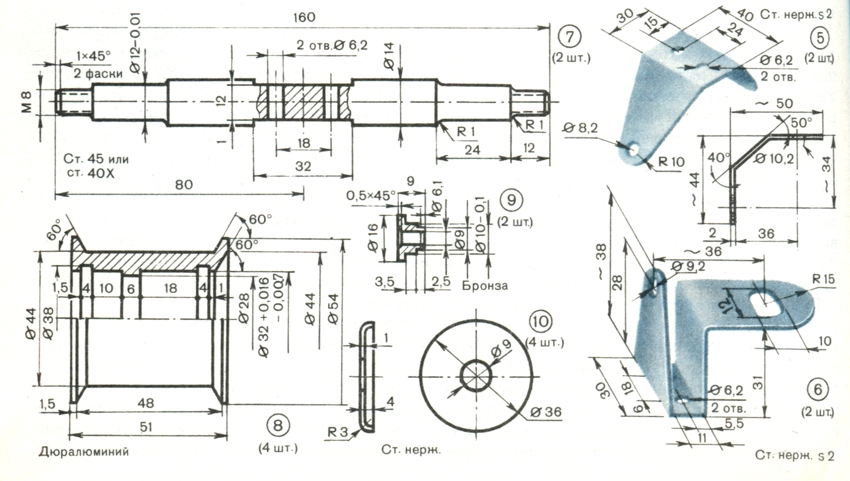

Роликовый самокат собирают из трех основных частей: платформы, качающихся подвесок и шасси. Все размеры даны на рисунке (в миллиметрах).

Платформу 1 проще всего изготовить из фанеры толщиной 8-10 мм. Внизу к платформе болтами 3 крепятся выпиленные и склеенные из оставшихся обрезков фанеры бобышки 2. Собранную платформу опиливают напильником не очень крупной насечки, зачищают наждачной бумагой и красят. Чтобы ноги спортсмена не скользили, на поверхность платформы наклеивают водостойкую наждачную шкурку.

Чертеж роликового самоката

Кот катается на шариковом самокате

Подвеска состоит из двух кронштейнов - 5 и 6, втулки 9, амортизаторов 13, шайб 10, фиксатора 4 и крепежных болтов с гайками и шайбами. Кронштейны 5,6 и шайбы 10 изготовлены из листовой стали толщиной соответственно 2,5 и 1 мм, втулка 9 выточена и,з бронзы. Сгибать кронштейны удобнее всего в больших тисках, причем для кронштейна 6 используют оправку толщиной II мм. В первую очередь просверлите отверстия под болт-фиксатор 4. Стяните им кронштейны, использовав вместо регулировочных гаек и шайб-амортизаторов деревянные прокладки, так вам будет проще просверлить отверстия под втулку 9 и крепежные болты. Амортизаторы 13 вырежьте из толстой резины или из обрезка вакуумного резинового шланга.
Шасси самоката собирают из оси 7, роликов 8, распорных втулок 11, шин 12 и подшипников № 201. Оси, ролики и втулки вытачиваются на токарном станке: оси - из стали, остальные детали - из дуралюмина или латуни. Шины для колес, как уже было сказано, использованы готовые.

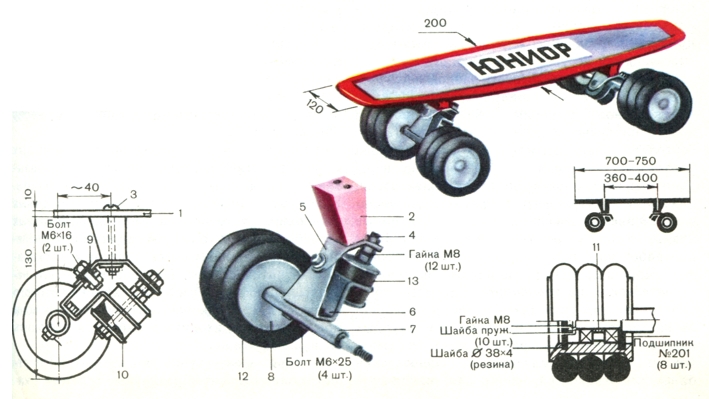

Конструкция шарикового самоката

Чтобы при езде на самокате во вращающиеся узлы не попадала грязь, закройте отверстия роликов резиновыми шайбами. Собирая шасси, не забудьте заложить в подшипники густую смазку. На каждый ролик наденьте по три резиновых амортизатора или кольца.

К кронштейну 6 шасси прикрепляются болтами Мб и соответствующими им гайками.

Читать полезные советы далее...
