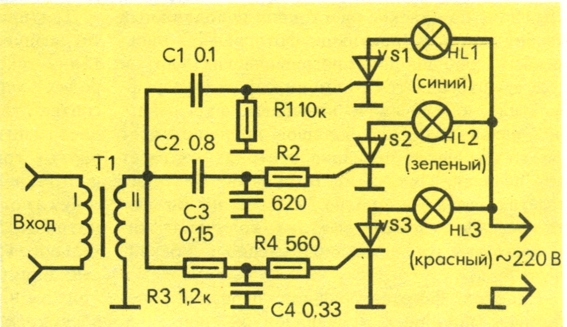

18. Цветомузыкальная приставка Цветомузыкальные приставки создают разноцветные световые эффекты в такт и в тон с мелодиями воспроизводимой музыкальной программы. Их подключают к выходу приемника, радиолы, магнитофона или электрофона (параллельно головке громкоговорителя) . Принципиальная схема цветомузыки Сигнал звуковой частоты через повышающий трансформатор Т подается на вход электрических фильтров. Фильтров столько, сколько каналов цветового сопровождения. В нашем случае три канала, поэтому в приставке - три фильтра: первый (высокочастотный) фильтр состоит из конденсатора С1 и резистора Rl\ второй фильтр (средних частот) - из конденсаторов С2, СЗ и резистора R2; наконец, третий фильтр (звуковых частот) - из резисторов R3, R4 и конденсатора С4. Сигналы, проходящие через фильтры, поступают на управляющие электроды тринисторов VS1-VS3 и открывают их. Через открытые тринисторы проходит ток сети, отчего зажигаются разноцветные лампы накаливания LI - L3. Свет этих ламп с помощью рефлекторов проецируется на матовый прозрачный экран приставки.
Кот слушает музыку Трансформатор 77 лучше взять готовый. Подойдет выходной трансформатор от транзисторных приемников. Его вторичную обмотку нужно подключить к входным гнездам приставки. Тринисторы VS1 - VS3 типа КУ202Н. Мощность электрических ламп LI-L3 не должна превышать 250 Вт.
