Ручные пилы по дереву

Ручные столярные пилы бывают с натяжным тонким полотном и свободным, более толстым полотном. К натяжным пилам относятся все лучковые пилы; к пилам, имеющим свободное полотно, - ножовки.

Лучковая п и -ла (рис. 39) состоит из деревянного станка (лучка) и натянутого на нем пильного полотна 2. Лучок состоит из двух стоек 1, распорки 3, Двух ручек 4, тетивы 0 из бечевы или проволоки и закрутки 6.

По назначению лучковые пилы подразделяются на поперечине, распускные, шиповые, мелкозубовые и поворотные.

Поперечные пилы имеют длину 750-800 мм, ширину полотна -25 мм и толщину полотна 0,4-0,7 мм. Зубья их имеют форму равнобедренного треугольника высотой 5 мм, шаг 4-5 мм, косую заточку (расточку).

Распускные (размашные) пилы служат для продольного распиливания длинных досок, имеют длину 1000-800 мм, ширину полотна 45-55 мм и толщину 0,4-0,7 мм. Зубья их имеют наклонную форму, высоту 5-6 мм, шаг 5-б мм, угол заострения 40-50°, угол резания до 80°, прямую заточку. Развод зубьев равен двукратной толщине полотна. Пилы работают быстро, дают грубый распил, требуют больших усилий.

Шиповые пилы предназначаются для чистого опиливания торцов и запиливания шипов, имеют длину 600-800 мм, ширину полотна 40-50 мм и толщину 0,4-0,5 мм. Зубья их имеют форму прямоугольного треугольника высотой 3-4 мм, угол заострения 80-85° (к полотну), расточку. Величина развода зубьев составляет 12/з толщины полотна пилы. По сравнению с раапускной шиповая пила требует значительно меньших усилий при распиливании.

Рис. 39. Лучковая пила

Рис. 40. Ножевые пилы: а - широкие, б - узкие, в - обушковые, г - наградки

Мелкозубые пилы служат для чистого поперечного пиления, имеют длину 700 мм, ширину полотна 30-40 мм и толщину 0,4-0,5 мм. Зубья их имеют форму прямоугольного треугольника высотой 2-3 мм, шаг 2-3 мм, угол заострения 60-80°, расточку. Величина развода зубьев составляет Vs толщины полотна пилы. Пила требует небольших усилий при распиливании.

Поворотные (выкружные) пилы предназначены для фигурного пиления, имеют длину 350-500 мм, ширину 4-15 мм, толщину 0,4-1 мм. Зубья их имеют форму прямоугольного треугольника высотой 2-3 мм, шаг 2-4 мм,, угол заострения 50-60°, прямую заточку или небольшую расточку.

Ножевые пилы (ножовки) могут быть широкими и узкими.

Ножовки широкие (рис. 40, а) служат для поперечного, прямолинейного пиления досок. Толщина полотна до 1,5 мм. Длина илы 400-700 мм. Зубья широких ножовок имеют форму равно-яренного треугольника с углом заострения 55°. Развод зубьев составляет 0,4-0,6 мм на сторону.

Ножовки узкие (рис. 40,6) для фигурного пиления применяют в тех случаях, когда выпиливание производится по внутреннему контуру заготовки. Узкие ножовки обычно делаются Меньшего размера, чем широкие (300-400 мм). Толщина полотна 1,5 мм. Развод делают очень небольшой; зубья имеют форму прямоугольного треугольника.

1 Обушковые пилы (рис. 40, в) имеют тонкое прямоугольное полотно толщиной 0,6-0,8 мм. К верхней кромке обушковой пилы для придания ей жесткости приклепывают стальной обушок. Зубья пилы имеют форму прямоугольного треугольника с мелким шагом и очень небольшим разводом. Зубья режут при движении от себя. Обушковые пилы применяют для подгонки соединений, неглубокого пиления, распиливания мелких деталей и зарезки на ус угловых соединений.

Наградки (рис. 40, г) с полотном, закрепленным в деревянной оправе, применяются для пропиливания прорезей (пазов, канавок) на определенную глубину не по всей ширине обрабатываемой поверхности. Пилят наградкой по линейке под любым углом к плоскости при первоначальном движении пилы только на себя. Грудки зубьев направлены в сторону работающего. Зубья имеют форму прямоугольного треугольника с мелким шагом и очень небольшим разводом.

Фанерная пилка - специальная наградка с мелкими зубьями, расположенными по изогнутой выпуклой линии. Служит для раскроя строганой фанеры.

Для устранения заедания пилы в пропиле изменяют форму ее зубьев или делают их разводку (рис. 41, а, б, в, г). Для этой же цели пильное полотно изготовляют трапециевидного сечения с расположением зубьев у более широкого основания.

При разводе зубьев пилы их верхушки отгибают на 2/3 высоты от основания. Все нечетные зубья пилы отгибают в одну сторону, а четные - в противоположную. Для распиливания сухой твердой древесины каждый зуб отводят на 0,25-0,5 мм, для мягких пород на 0,5-1 мм. Наибольшей величиной развода является двойная толщина пилы (рис. 42).

Величина развода всех зубьев должна быть одинаковой, в противном случае менее отогнутые зубья не будут участвовать р пилении, а наиболее отогнутые - нести большую нагрузку, развод зубьев пилы производят специальными разводками, зажимая полотно пилы у линии основания зубьев в деревянныл тисках (рис. 43).

Рис. 41. Различные виды изменения формы зубьев пилы:  - разводка, б - плющение, в - трапециевидное уширение, г - раз. водка с 'боковой заточкой для поперечного пиления

Лучшие разводки обеспечивают одинаковую величину развода всех зубьев. На рис. 44 приведена универсальная разводка. При работе ею полотно пилы зажимают в тиски, укрепленные в верстаке.
После развода зубья пилы затачивают. Делают это трехгранным напильником с мелкой насечкой. При прямой заточке напильник держат перпендикулярно к полотну, а при косой -под углом 45-80° (рис. 45, а, б). При прямой заточке грани напильника во время работы должны совпадать с грудкой и спинкой; зуба (рис. 45, в). Напильник прижимают к зубу пилы при движении от себя, а при обратном движении приподнимают так, чтобы он не касался пилы.

Рис. 42. Развод зубьев пилы

Рис. 43. Тиски

Рис. 44. Универсальная разводка: 1 - отгибающий рычаг. 2- пластинка для регулирования ширины прохода полотна пилы, 3 - регулирующие винты, 4 - шарнирный регулятор величины развода, 5 - шкала для установки величины развода, 6 - винт с упором для зубьев разной величины, 7 - пружина

Для хорошей работы пилы важно, чтобы зубья были не только заточены и разведены, но имели одинаковую высоту. В процессе работы пилы зубья срабатываются неодинаково, поэтому перед заточкой их следует выровнять по высоте или отфуговать. Инструментом для фугования пил служит напильник, вставленный в деревянную колодку (рис. 46).

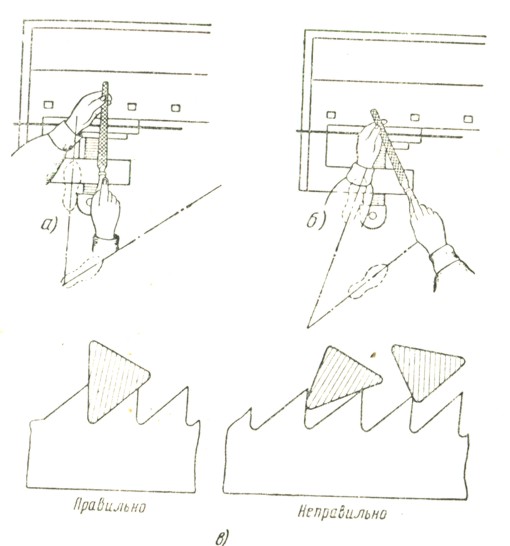

Рис. 45. Заточка пил: а - направление напильника при прямой заточке, б- направление напильника при косой заточке, в- положение напильника на зубьях пилы

Рис. 46. Приспособление для фугования зубьев пилы

Читать далее про столярные работы....
