Лобзиковые (ажурные станки по дереву)
Лобзиковые станки (рис. 68) применяют для криволинейного выпиливания
и вырезки различных украшений.
Лобзиковый станок АЖС-3 имеет очень узкую тонкую пилку, движущуюся
по переменно вверх и вниз. Зубья пилки - одностороннего действия и
режут только при движении вниз. Пильное полотно натягивается с помощью
пружины. Обрабатываемый материал передвигается по столу вручную. Стол
лобзиковой пилы делается обычно переставным по высоте и наклоняющимся.

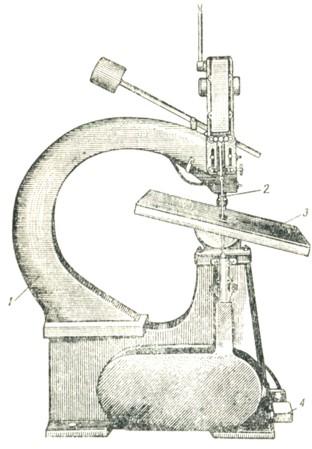

Рис. 68. Лобзиковый станок АЖС-3: 12 - станина, 2- пилка, 3- рабочий стол, 4 - педаль включения и выключения
Станок снабжен электрифицированным сверлом для просверливания в
обрабатываемом материале исходных отверстий для пилки. Включение и
выключение станка осуществляются педалью. |
Для сдувания пыли с пропила имеется сопло.;
Техническая характеристика лобзикового станка АЖС-3
Наибольшая толщина распиливаемого материала в мм . . 60
Длина пилки в мм ...............280
Вылет пилки вперед от дуги кронштейна в мм.....700
Ход пилки в мм.................40
Число ходов пилки в минуту............980
Вес в кг...................500
Читать далее про столярные работы....
