Змей-диск
Неплохую устойчивость в полете летательный аппарат приобретает в том случае, если придать ему форму диска. Один из вариантов летающего диска показан на рисунке 22. Модель очень похожа на два невысоких конуса, сложенных вместе. Конструкция воздушного змея дополнена килем, а также небольшим грузиком, смещающим центр тяжести вниз и таким образом увеличивающим устойчивость аппарата, и отверстием в нижней части обшивки. Какова роль этого отверстия? На этот вопрос автор конструкции В. Бодель не может дать научно обоснованного ответа. Он предполагает, что отверстие позволяет использовать те перепады давления, которые создаются при сильных порывах ветра. Дело в том, что при сильном порыве ветра внутренняя полость змея заполняется несколько большим количеством воздуха. Значит, внутри змея создается избыточное давление. Когда же порыв ослабевает, давление снаружи падает, и воздух изнутри устремляется через отверстие в обшивке наружу. Возникает хоть и слабая, но чувствительная для змея реактивная струя. Она-то и создает дополнительную подъемную силу. Так ли это происходит на самом деле, сказать трудно. Но змей летает отлично.
Рис. 22. Воздушный змей-диск.
Змей-диск можно запускать и ночью. Для этого вместо грузика нужно
установить отражатель, лампочку и батарейку напряжением 1,5 В. Лампочка
должна подсвечивать нижнюю, обращенную к зрителям поверхность змея.
Если вы внимательно посмотрите на дополнительные рисунки, то увидите,
что каркас змея собран из множества тонких реек, скрепленных между собой
накладками из жести и нитками, пропитанными клеем. Обратите внимание на
характерные узлы, связывающие рейки с наружным кольцом-ободом, ступицей
и килем.

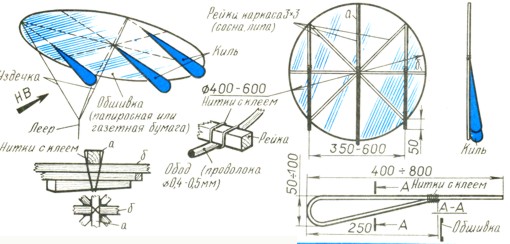

Рис. 23. Змей-дисколет.
А вот у дисколета конструкции Ж. Бортье уже три киля (рис. 23). Змей
хорошо взлетает, плавно маневрирует даже при сильном ветре и неподвижно
зависает над землей на привязи при слабом. Каркас его собран из тонких
деревянных реек, скрепленных проволочным ободом и обтянутых тонкой
бумагой. Расскажем подробнее, как сделать этот летательный аппарат.
Подготовьте для каркаса 4 ровные рейки сечением 3X3 мм, сложите их
крест-накрест, свяжите нитками и промажьте клеем. По периметру каркаса
согните обод из стальной проволоки диаметром 0,4-0,5 мм и привяжите его
нитками с клеем к концам реек а и б. Концы проволоки соедините вместе и
обмотайте нитками с клеем. Удобнее всего состыковать их впереди в районе
центральной рейки а. Если под рукой нет подходящей проволоки, сделайте
обод из толстой нити, но не забудьте ее приклеить к рейкам. В этом
случае змей получится восьмиугольным. Обод можно изготовить из тонких
бамбуковых или сосновых реек - эти материалы легко сгибаются, и
получаются плавные обводы.
Обтяните диск и кили папиросной или газетной бумагой. Обшивку к диску
приклейте снизу - это заметно уменьшит сопротивление модели. Но бумагу
можно накладывать и сверху. В этом случае обшивку приклейте ко всем
рейкам и ободу, иначе сильный порыв ветра сорвет ее.
На нижней поверхности диска установите 3 киля (можно обойтись и
одним-двумя, но тогда размеры килей придется увеличить).
Если вы захотите сделать большой змей, то не забудьте усилить его каркас
еще двумя-тремя рейками.
К готовому змею привяжите уздечку -3 короткие нити. Они удерживают
модель под небольшим углом атаки. Боковые нити уздечки разрежьте пополам
и свяжите ее концы с резиновыми кольцами-компенсаторами. Растягиваясь
при сильных порывах ветра и неожиданных рывках, эти кольца снимут часть
нагрузки с каркаса. К уздечке привяжите леер. Для небольшого змея
подойдут суровые нитки, кордовая или рыболовная леска. Готовую модель
испытайте.
Змей-диск можно запускать даже при слабом ветре. А если ветра нет, то
попробуйте запустить модель, увлекая ее за собой на бегу. Будьте готовы
ко всем неожиданностям. Если змей начнет двигаться в воздухе петлями или
резко снижаться, сразу выпустите леер из рук - при ударе о землю модель
не сломается. Поднимите змей и внимательно осмотрите его, исправьте
перекосы, а если нужно, уменьшите угол атаки (увеличив длину центральной
нити уздечки) и запустите змей снова. Если он не поддается регулировке,
значит, неисправимо перекошена плоскость диска. Попробуйте прицепить к
модели хвост из бумажной ленты, или пучка нитей длиной 1 - 1,5 м, или из
комочков бумаги, привязанных на нитке.
Читать далее про летающие модели...
