Надувные змеи
Многие изобретатели для изготовления своих моделей используют не рейки и бумагу, а воздухонепроницаемый материал. Чаще всего воздухонепроницаемым материалом служит полиэтиленовая пленка. Одна из таких конструкций - надувной воздушный змей П. Рассела (рис. 24)- Он выглядит сложным, а на самом деле очень прост: 2 листа полиэтиленовой пленки, разделенные продольными и поперечными швами-спайками. Они делят внутренний объем на несколько связанных между собой надувных полостей. Швы придают всей конструкции необходимую объемную прочность. Как видите, надутый корпус не имеет острых выступающих кромок. А это значит, что на поверхности надувного змея не возникает завихрений, и поэтому модель устойчива в полете.

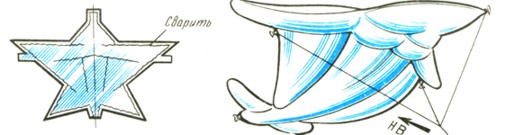

Рис. 24. Надувной воздушный змей П. Рассела.

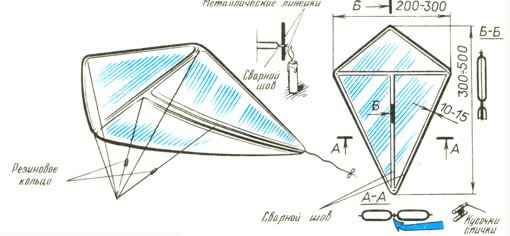

Рис. 25. Другая конструкция воздушного змея П. Рассела.
Сделать надувной змей непросто - нужны навыки сваривания
полиэтиленовой пленки, ведь швы должны получиться герметичными.
Начинающих моделистов предупреждаем заранее: операция эта не из легких.
Прежде чем браться за изготовление змея, попробуйте соединить утюгом
(обязательно с регулятором температуры) или паяльником сложенную вдвое
полиэтиленовую пленку. Швы получатся герметичными и прочными, если перед
сваркой полиэтиленовые заготовки были обезжирены. Сварку производите
краем утюга или жалом паяльника только через прокладку из алюминиевой
фольги. Получившиеся швы испытайте на герметичность.
Другая модель надувного змея этого же автора (рис. 25) намного проще в
изготовлении: два куска полиэтиленовой пленки, сваренные по краям и по
середине горячим утюгом или паяльником. Попробуйте сделать этот змей.
По размерам, указанным на рисунке, вырежьте из пленки две заготовки.
Сложите их вместе и, отступив от края на 10-15 мм, медленно проведите
краем горячего утюга или паяльником по всему периметру заготовок. В трех
местах получившегося шва: по бокам, внизу и сверху в любом месте -
оставьте маленькие отверстия. Через них вы будете накачивать змей
воздухом. Затем сварите заготовки по диагоналям. И чтобы быть спокойным
за герметичность швов, края заготовок оплавьте еще на огне свечи,
используя приспособление, которое показано на рисунке.
Для крепления уздечек и хвоста сильно нагретым гвоздем прожгите в швах 5
отверстий диаметром 1-2 мм.
Готовую модель надуйте. Отверстия в наружном шве заварите или, сложив
вдвое края обшивки, скрепите их канцелярскими скрепками. Герметичность
такого соединения будет лучше, если отверстия предварительно смазать
вазелином.
Когда научитесь делать небольшие надувные змеи, попробуйте изготовить и
запустить большую модель - метровую и больше. Только хватит ли у вас сил
удержать ее?
Читать далее про летающие модели...
