Чертежи моделей

Работу над моделью обычно начинают с вычерчивания ее в натуральную величину и составления технологического плана работы.

От чертежа во многом зависит качество изготовления модели. Чертеж должен давать полное и наглядное представление о внешних очертаниях и всей конструкции модели. Модель изображают в трех проекциях со всеми необходимыми сечениями.

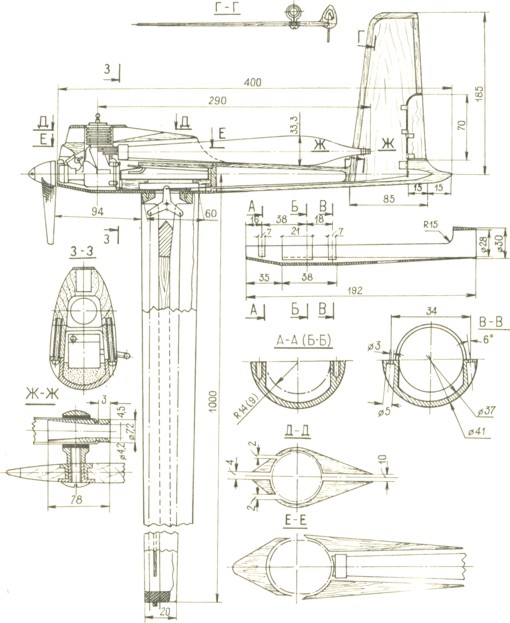

Рис. 135. Рабочий чертеж кордовой скоростной модели (класс F-2.-A)

Важные узлы необходимо вычертить и раздеталировать отдельно. Подробный чертеж модели прикладывают к доске и используют в качестве плаза, с которого снимают шаблоны и на котором ведут подгонку деталей.

Чертежи летающих моделей должны точно передавать внешнюю форму, иметь необходимые размеры и возможно подробнее отображать детали конструкции (рис. 135). изведения сложных мест, например кабины, чертеж дополняется фотографиями.

Рабочий чертеж тактической модели (рис. 139) более прост, он передает внешние очертания и отделку самолета.

Рекомендации по изготовлению типичных частей моделей приводятся ниже.

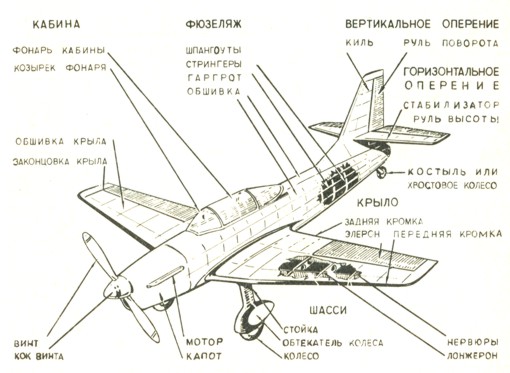

Рис. 140. Наименование частей модели самолета

Все части моделей имеют наименования, подобные самолетным (рис. 140). Для удобства транспортировки и эксплуатации, а также для удобства работы летающие модели расчленяют на части и узлы (рис. 141). Кордовые скоростные и гоночные модели должны быть особенно жесткими, поэтому их делают неразборными и мирятся с неудобством транспортировки. Музейные и тактические модели приходится перевозить редко, поэтому их не разбирают на части, если габариты не слишком велики.

Характерной особенностью многих летающих моделей является крепление крыла и оперения, разъединяющееся при сильных ударах о препятствие. Это уменьшает повреждение крыла и всей модели.

Части летающих моделей чувствительны к влаге, теплу, подвержены короблению, тонкую обшивку можно легко повредить. Поэтому модели рекомендуется перевозить в специальных ящиках, в которых части моделей размещают в зажимах и гнездах (рис. 142).

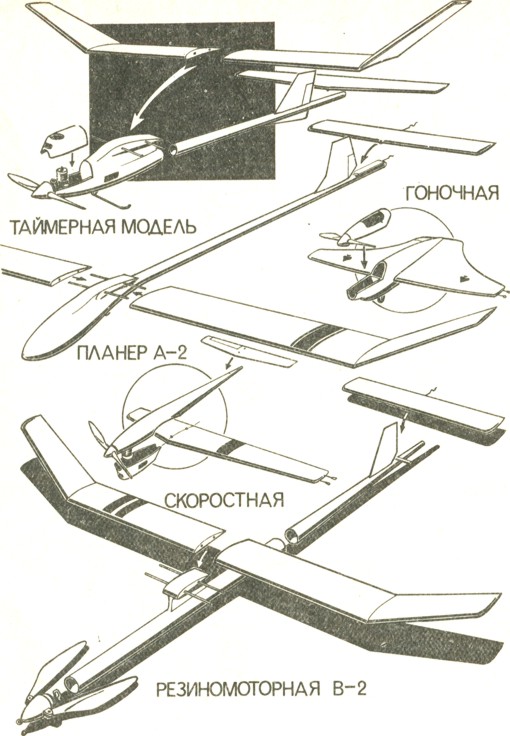

Рис. 141. Членение моделей

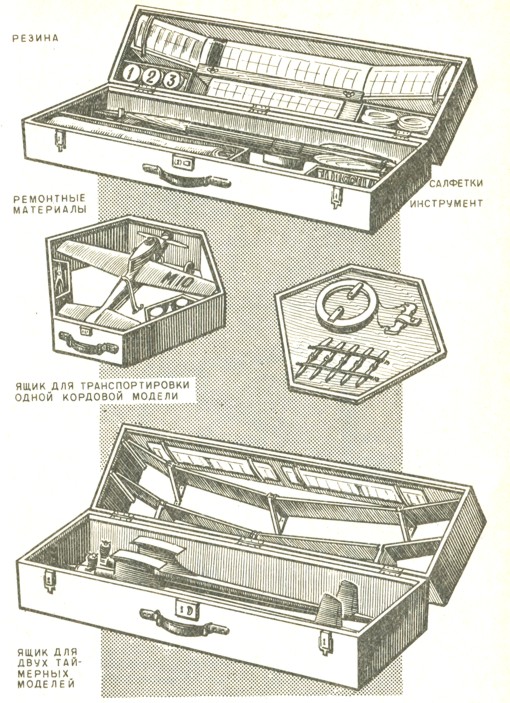

Рис. 142. Ящики для транспортировки, хранения и обслуживания летающих моделей

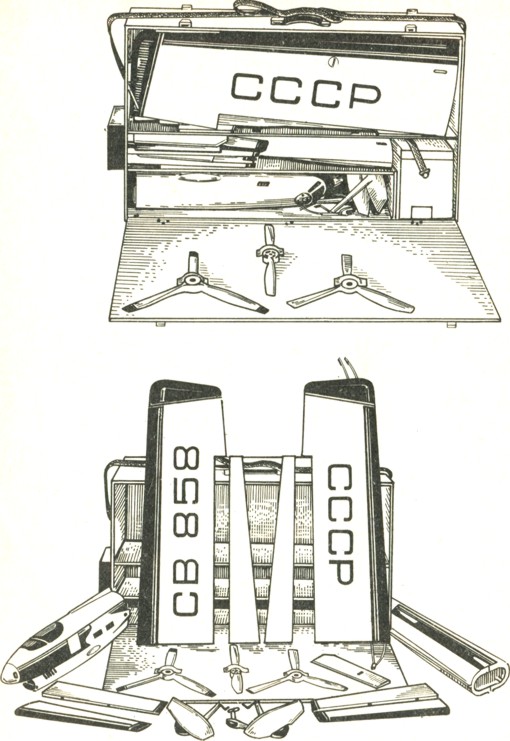

Рис. 142 (продолжение)

Рис. 143. Разборная кордовая пилотажная модель самолета и ящик для ее транспортирования

Пилотажные, кордовые и радиоуправляемые модели имеют достаточно большие габариты, которые создают неудобства при транспортировке в общественном транспорте. Поэтому предусматривают их конструкцию с учетом того, чтобы их части укладывались в чемоданчики умеренных размеров: крылья изготовляют с отъемными консолями, фюзеляжи разъемными на две части, а шасси, винты, горизонтальное оперение делают съемными.

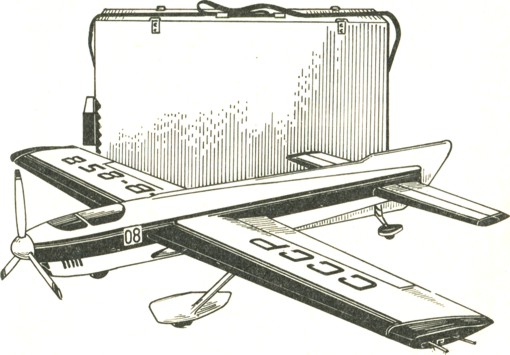

Разборная кордовая пилотажная модель вместе с ящиком для ее транспортировки показана на рис. 143.
