17. Струбцины
<Струбцина - приспособление для скрепления деталей...> - так
объясняет значение этого слова В. И. Даль в своем известном <Толковом
словаре русского языка>.
Наиболее сложная из струбцин - слесарные тиски. Струбцины - это, по
существу, зажимы, необходимые человеку при выполнении самых различных
работ. На рисунке дана подборка таких инструментов.

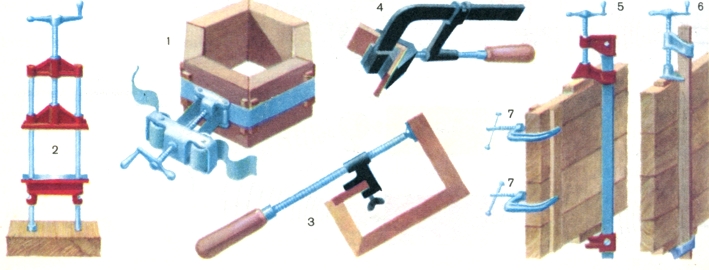

Предположим, вам нужно склеить многогранник. Вы аккуратно подогнали
рубанком и напильником сопрягаемые стороны, намазали их клеем. Но чтобы
детали хорошо склеивались, их нужно плотно сжать. И в этом случае
следует использовать зажим /, сделанный из широкого парусинового ремня и
распорного замка. Замок - основной узел приспособления; собран он из
трех деталей - зажимтой пряжки, основания с вращающимися
роликами-цилиидрами и распорного винта. Это приспособление станет вашим
незаменимым помощником при починке школьной и домашней мебели, потому
что прижать при склейке расшатавшиеся ножки стула или спинку кресла
парусиновым зажимом гораздо проще, чем каким-либо другим.
С помощью струбцины-пресса 2 вы можете склеивать всевозможные детали
и даже штамповать из полистирола, жести и других материалов различные
надстройки для моделей и игрушек. Поскольку такой пресс массивен, его
нужно укрепить на толстой широкой доске. Причем закрепляйте только одну
ножку-стойку, тогда вы сможете разворачивать пресс в любую сторону (при
условии, что доска-основание будет крепиться к верстаку или столу).
Струбцина 3 поможет приклеить брусок или планку к многодетальной
конструкции.
Приспособления 4 к 11 предназначены для определенных целей - склейки
планок под различными углами. Струбцина 4 снабжена комплектом съемных
сухарей - у каждой пары свой угол склейки. Принцип действия струбцины И
предполагает дополнительную операцию - сверление небольших отверстий.
Перемещением втулок на верхней штанге устанавливается такое расстояние
между сухарями, чтобы цилиндрические выступы этих сухарей можно было
вставить в просверленные отверстия. Нижней же штангой склеиваемые планки
стягивают. Чтобы не портить внешний вид планок, отверстия либо
зашпаклевывают, либо в них забивают на клею деревянные пробки.
Струбцины 5 и 6 предназначены для стягивания широких досок. По
конструкции они практически одинаковые, только сделаны из разных
материалов: одна - полностью из металла, другая - из металла и дерева.
Струбцина 7, пожалуй, самая распространенная, она часто используется в
качестве зажима.

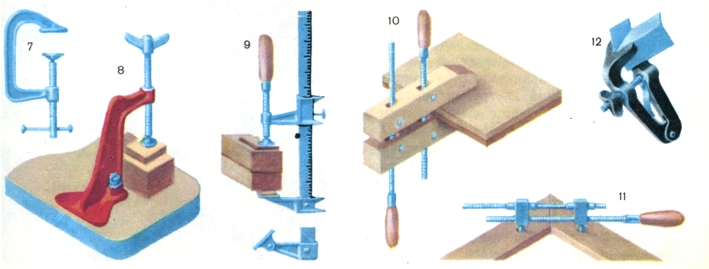

Приспособление 8 незаменимо, если нужно обрабатываемую деталь прикрепить
на какой-то поверхности или прижать большую заготовку к основанию
(столику) сверлильного станка. В первом случае струбцина крепится
Шурупами, во втором - винтами с большими головками (размер головок
зависит от ширины пазов основания станка).
Струбцина 9 - это в то же время и измерительный инструмент, напоминающий
штангенциркуль. На штанге инструмента есть нониус - измерительная
линейка, и с помощью такой струбцины можно измерить, например, толщину
доски или диаметр отверстия.
Приспособление 10 используется при склеивании больших поверхностей:
широких досок, кусков фанеры и т. п.
Струбцина 12 пригодится вам, если придется сваривать раму, составленную
из уголков.
Кот утащил струбцину
Приспособления, о которых здесь рассказывается, несложны и доступны
для изготовления в кружке технического творчества, школьной мастерской и
даже дома. Размеры их могут быть разными, в зависимости от их
назначения.
