17. Как сделать
телефонный аппарат
Для ведения двусторонней телефонной связи вы можете собрать
простейшую переговорную систему из двух аппаратов, позволяющую
разговаривать на расстоянии до 1 км.

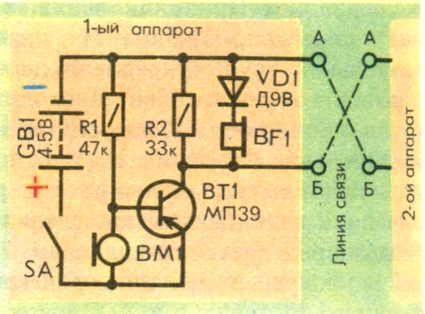

Телефонный аппарат состоит из микрофона ВМ1, телефона BF1 и усилителя на
транзисторе VT1. При разговоре на выводах микрофона появляется
переменное напряжение звуковой частоты, которое подается на базу
транзистора. С резистора R1, являющегося нагрузкой транзистора,
усиленный сигнал через линию связи поступает на резистор R2 и с него к
телефону второго аппарата. Диод VD1 включен так, чтобы ток батареи не
проходил через телефон BF1, но пропускал сигналы, поступающие от второго
телефонного аппарата. Поэтому разговор перед микрофоном первого аппарата
будет слышен, правда, с незначительными искажениями в телефоне второго
аппарата, и наоборот. Самостоятельное изготовление простейших
технических аппаратов помогает юным техникам приобрести полезные навыки
и умения.
