Как известно, при проявлении цветных обращаемых и негативных пленок
необходимо постоянное перемешивание раствора. Процесс проявления длится
около часа, и вручную в течение всего этого времени осуществлять
подобный процесс весьма утомительно.
Разработанные фотолюбителями приспособления для перемешивания с приводом
от электродвигателя не отвечают условиям техники безопасности, так как
обычно проявлением занимаются в ванных комнатах, в которых запрещено
применять любые электроустройства, за исключением ламп освещения и
стиральных машин.
Моему приспособлению для перемешивания не нужна электроэнергия, и я
считаю его очень удобным и надежным. В действие оно приводится
"мельничным колесом" из четырех стаканов, которые наполняются струей
воды из водопроводного крана (рис.1 и 2).
В дне каждого стакана сделано отверстие диаметром 2 - 3 мм. Отметим, что
мельница работает, когда расход воды из крана больше расхода воды,
вытекающей из отверстия в дне стакана. Режим этот легко подбирается
опытным путем и практически получается, что частота вращения бачка
зависит от расхода воды из
крана. Для частоты вращения бачка около 8 об/мин (этой скорости вполне
достаточно для нормального перемешивания растворов) расход воды
получается достаточно малым.
Рис.2. Перемешивающее устройство "за работой"

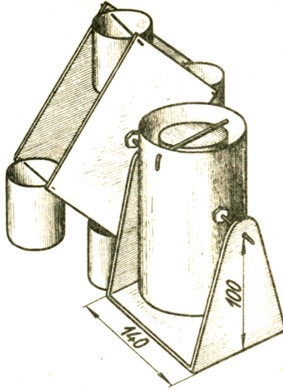

Рис.1. Перемешивающее устройство в сборе
Рис.3. Крепление оси в стойке устройства (на
подшипнике) и фиксация на оси боковины "мельничного колеса"
Теперь подробнее о самой конструкции. Стаканы изготовлены из флаконов
от канцелярского клея; боковины "мельничного колеса" размером 160x160 мм
сделаны из дюралюминия толщиной 0,5 мм.
Цилиндр также изготовлен из дюралюминия, размеры его таковы, чтобы бачок
с пленками свободно в него входил.
Из дюралюминия толщиной 1 - 1,5 мм изготовлены и стойки, в которых на
подшипниках укреплена ось с цилиндром "мельничным колесом". Конструкция
узла крепления подшипника показан^ на рис.3.
Для предотвращения выпадения бачка и? цилиндра, когда последний
находится в перевернутом состоянии, предусмотрен фиксатор-стерженек
диаметром 2 мм. Отверстия в стенках цилиндра для фиксатора сверлятся с
таким расчетом, чтобы полиэтиленовая крышка, герметично закрывающая
бачок, с небольшим натягом упиралась в эту ось.
Большинство размеров на рисунках не приводится, так как конструкция
приспособления позволяет изменять их в широких пределах. Так, диаметры
осей определяются размерами подшипников, которые удастся приобрести.
Желательно, чтобы диаметр внутреннего отверстия этих подшипников был 4 -
5 мм.
